DIBSYS IRD1345 tv digitale via cavo ricevitore satellitare digitale headend studio stazione Multi Decrittazione IRD con 4 HD-SDI/AV, ASI fuori

FOB Prezzo di riferimento:Ottieni l'ultimo prezzo
2.500,00 USD - 2.999,00 USD / Insieme | 1 Insieme/insiemi tv decoder (Ordine minimo)
Colore:
rapporto di Attività Sospette
Panoramica
Dettagli in breve
Punto d'origine:
Zhejiang, China
Marca:
DIBSYS
Numero del Modello:
IRD1345
FTA (libero di ventilare):
Tipo:
Digitahi
Alta definizione:
Interfacce di ingresso:
4 * DVB-T2/T/S2/S/C/DTMB/ATSC/ISDB-T
Decodifica Video:
SD/HD MPEG-2 e MPEG-4 AVC/H.264 digitale
Decodifica Audio:
Dual stereo, MPEG-2AAC; MPEG-4 HE-AAC v1/v2
Risoluzione:
1080ix30, 1080ix29. 97, 1080ix25, 720px60/59.94/50, 576ix25, 480ix29. 97
Descryped canale:
4CI slot, Biss 1/E
Interfaccia di uscita:
4 HDSDI, 4AV, 4ASI
Capacità di fornitura
Capacità di fornitura:
1000 Set/Sets per Month tv decoder
Confezionamento & Consegna
Pacchetto
Scatola Standard, o secondo la richiesta del cliente. Formato della scatola: 53*46*14 cm. un Set Per Cartone.
Orificio
Shanghai/Ningbo
Descrizione del prodotto

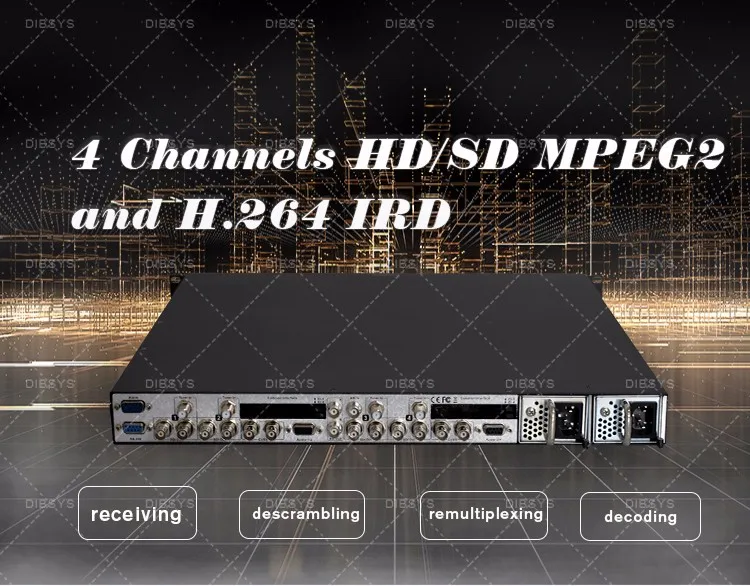

IRD1345 fornisce gli operatori di una soluzione ideale per il multi ricezione, ricomposizione, remultiplexing e decodifica le operazioni. Da il quad DVB interfacce comuni, IRD1345 potrebbe decifrare molteplici servizi in 4 flusso di trasporto. IRD1345 è anche un IRD professionale che dispone di un broadcast qualità decoder per MPEG-2 e MPEG-4 AVC/H.264 in entrambi i formati a Definizione Standard e Ad Alta Definizione, e fornisce una varietà di standard di settore digitale e analogico uscite, tra cui 4 separato video CVBS, audio analogico, SD-SDI e HD-SDI. L'unità svolge anche HD down-di conversione e rapporto di aspetto di adattamento di programmi HD per generare di qualità professionale in banda base video analogico e audio uscite e TS over IP le operazioni per una facile integrazione con il cavo esistente infrastruttura di rete. Questo all-in-one architettura rende il IRD1345 un prodotto ideale per la distribuzione e le reti di contributo.

Caratteristiche

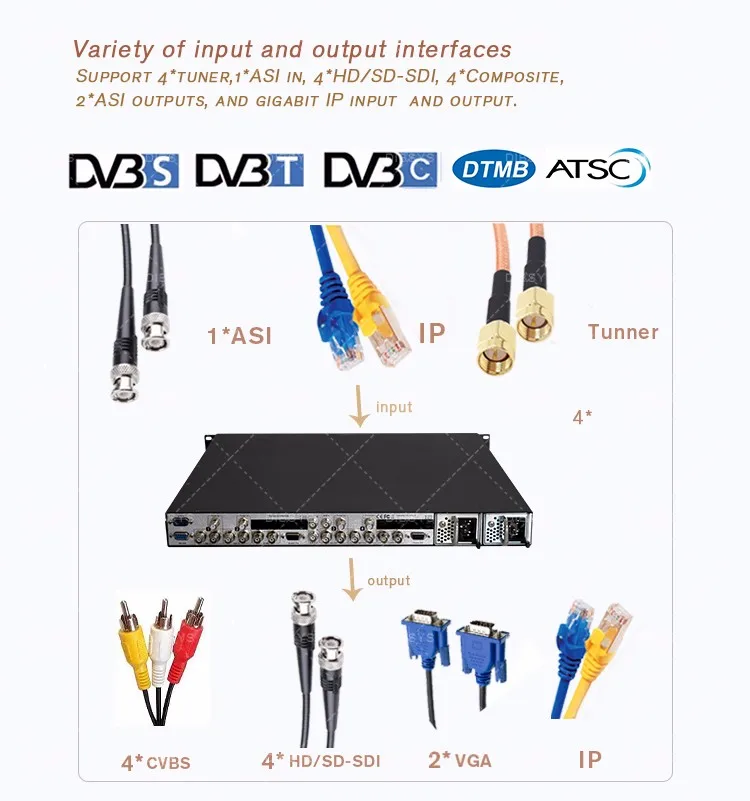

●Quad di Ingresso Tuner, supporta varietà di opzioni di input DVB-T2/S2/S/C/DTMB/ATSC/ISDB-T, DS3/E3

●Support DVB-S2 Flusso di Input Identifier (ISI, opzionale) e DVB-T SFN MIP passare attraverso

●SD/HD MPEG-2 e MPEG-4 AVC/H.264 digital video decodifica

●4 * HD/SD-SDI, 4 * Composito, 2 * ASI uscite

●Two Audio Pid decodifica o passare attraverso (compressa) per ogni uscita SDI

●Built-in 2 * TS re-multiplexer, riceve da Tuner1, Tuner2, IP, CI1 e CI2 Ingressi, l'altro riceve da Tuner3, Tuner4, CI3 e CI4 Ingressi

●Support 2 * IP streaming in & 2 IP fuori a modalità full duplex, o 218 * canali IP fuori a modalità di IPTV, o modalità di 11 * canali IP fuori a DVB

●On sito software aggiornamento tramite IP o USB

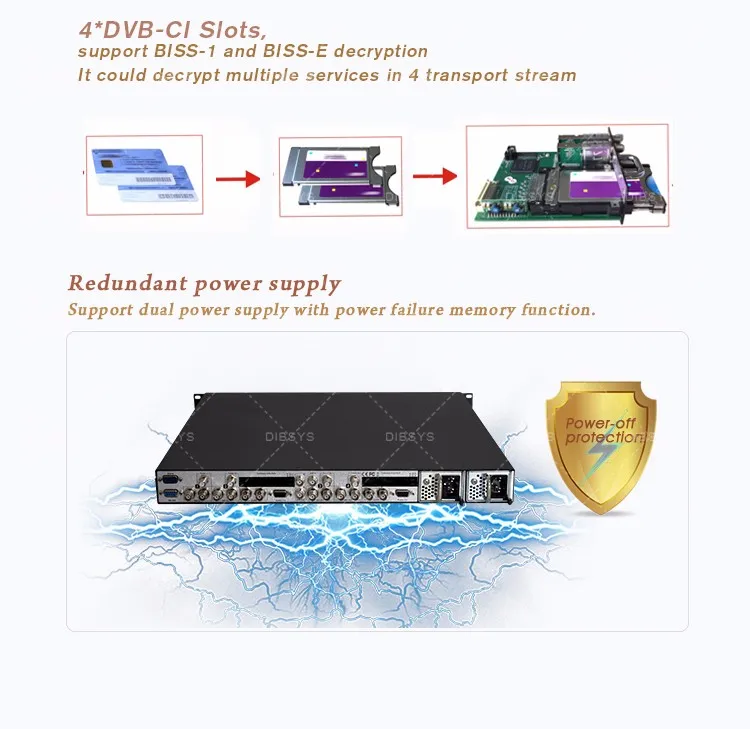

●4 * DVB-CI Slot, multi-programma di decodifica, BISS-1 e BISS-E di decodifica

●Dynamic PMY di rilevamento e automatico di aggiornamento

●Supports VBI TELETEXT, EBU/DVB Sottotitoli, Closed Caption

●Remote di Controllo e Supervisione da SNMP, WEB HTTP e proprietaria software HDMS

●PCM audio incorporato in SDI e HD MI uscite

●AC3 e D E audio può essere passato attraverso da SDI

●VBI TELEVIDEO, WSS e Closed Caption incorporato in SDI

●RSSI, ha ricevuto Eb/No e BER di monitoraggio

●Redundant di alimentazione

Specifiche
DVB-S/S2 di Ingresso Tuner
DVB-S/S2 di Ingresso Tuner (ISI di Fabbrica Opzionale)
Tipo di connettore: 4 * tipo F femmina 75Ω per Ingresso
Livello di ingresso:-25 ~-65dBm
Gamma di Frequenza di ingresso: 950 ~ 2150 mhz
Symbol Rate: 2 ~ 45 MBaud
Roll-off Fattore: DVB-S QPSK: 0.35, DVB-S2 8PSK: 0.35, 0.25, 0.2
FEC Tasso di Codice:
DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB La Selezione della Polarità Tensione: 0, 13 v, 18 v selezionabile
LNB Selezione Della Banda di Tono: 0/22 khz selezionabile
Satellitare Selezione Comando: DiSEqC 1.0
ISI ID: 1 ~ 255 configurabile dall'utente
DVB-C di Ingresso Tuner
Tipo di connettore: 4 * tipo F femmina 75Ω per Ingresso
Gamma di Frequenza di ingresso: 51 ~ 862 mhz
Livello di ingresso: 45 ~ 75dBμV
Symbol Rate: 1 ~ 7 MBaud (ITU J.83 Allegato A)
Costellazione: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
Larghezza di banda: 6 mhz, 7 mhz, 8 mhz
Ingresso Perdita di Ritorno: 7dB (typ.)
DVB-T/T2 di Ingresso Tuner
Tipo di connettore: 4 * tipo F femmina 75Ω per Ingresso
Frequenza di ingresso: 104 ~ 862 mhz (VHF/UHF)
Livello di ingresso:-20 ~-70dBm
Costellazione: DVB-T: QPSK, 16QAM, 64QAM
DVB-T2: QPSK, 16QAM, 64QAM, 256QAM
Larghezza di banda: 6 mhz, 7 mhz, 8 mhz
Modalità FFT: DVB-T: 2 k, 8 k
DVB-T2: 1 k, 2 k, 4 k, 8 k, 16 k, 32 k
Intervallo di guardia: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
FEC Tasso di Codice: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Ingresso Perdita di Ritorno: 7dB (typ.)
DTMB Tuner Ingresso
Tipo di connettore: 4 * tipo F femmina 75Ω per Ingresso
Gamma di Frequenza di ingresso: 46.5 ~ 866 mhz
Livello di ingresso:-87 ~-29dBm
Symbol Rate: 7.56 MBaud
Larghezza di banda: 6 mhz, 7 mhz, 8 mhz
Costellazione: 4QAM-NR, 4QAM, 16QAM, 32QAM, 64QAM
Guardia Intervallo: PN420, PN595, PN945
Roll-off Fattore: 0.05
Interleaving Profondità: 240, 720
Tasso di Codice FEC: 0.4, 0.6, 0.8
Sintonizzatore ATSC Ingresso
Tipo di connettore: 4 * tipo F femmina 75Ω per Ingresso
Gamma di Frequenza di ingresso: 54 ~ 864 mhz
Livello di ingresso:-75 ~-7dBm (ATSC 8VSB)
Symbol Rate: 10.762 MBaud
Costellazione: 8VSB
Roll-off Fattore: 0.115
Larghezza di banda: 6 mhz
DS3 di Ingresso (Opzionale)
Tipo di connettore: 4 * BNC femmina, 75Ω, tra cui loop through
Standard: Compatibile con ITU-T G.703
Struttura del telaio: Compatibile con ITU-T G.752 e ITU-T G.804
Bit Rate: 44.736 mb/s
TS di Elaborazione
TS Ingresso di Gestione: Demux e Remux tra IP ingresso e CI Ingressi
TS Uscita di Gestione: Demuxand Remux per 4 uscite indipendenti ASI
Servizio e PID di Gestione: Remux, filtraggio e rimappatura
PSI/SI: PSI/SI da tavolo rigenerazione, NIT e SDT edizione, edizione LCN e Ri-generazione
Descrambler: DVB Comune Algoritmo di Scrambling (CSA)
Modalità BISS: BISS-1, BISS-E
Interfaccia comune: Doppio PCMCIA slot, compatibile con i principali CACAMs nel mercato
ASI di Ingresso e di Uscita
Tipo di connettore: 2 indipendente BNC femmina, 75Ω
Standard: DVB-ASI, EN50083-9
Bit Rate di uscita: ≤ 100 mb/s
Elaborazione Video digitale
Standard Video: MPEG-2 (MP @ ML per SD, MP @ HL per HD)
MPEG 4/H.264 AVC Parte 10 (MP @ L3 per SD, HP @ L4.1 per HD)
SDI Video Risoluzione: 1080i×30, 1080i×29. 97, 1080i×25, 720p×60, 720p×59. 94, 720p×50, 576i×25, 480i×29. 97
Video PID Bit Rate: ≤ 60 mb/s
HD/SD-SDI o Uscita ASI
Standard Video: MPEG-2 (MP @ ML per SD, MP @ HL per HD)
MPEG 4/H.264 AVC Parte 10 (MP @ L3 per SD, HP @ L4.1 per HD)
Audio di Serie: MPEG-1 strato-I/II, MPEG-2 strato-II, LC-ACC, HE-ACC
Tipo di connettore: 4 paia di uscita SDI, BNC, femmina, 75Ω
Standard SD: SMPTE 259 m, 270 mb/s (10bit)
HD Standard: SMPTE 292 m, 1.485 Gbit/s (10bit)
Livello: 800mV p-p
Incorporato Audio:
1. MPEG-1 Strato 2
Un. 2 stereo coppie (Stereo, Dual Mono, A Sinistra, A Destra)
2. Digital (AC3)
Un. il 5.1 verso il basso-mix a 2.0 (Stereo, Dual Mono, A Sinistra, A Destra)
B. Digital Audio Pass-through
3. Digital Plus (AC3 +)
Un. il 5.1 verso il basso-mix a 2.0 (Stereo, Dual Mono, A Sinistra, A Destra)
B. Digital Audio Pass-through
4. MPEG-2 AAC/MPEG-4 HE-AAC v1/v2
Un. il 5.1 verso il basso-mix a 2.0 (Stereo, Dual Mono, A Sinistra, A Destra)
B.2.0 (Stereo, Dual Mono, A Sinistra, A Destra)
Incorporato Accessoria di Dati: Televideo, WSS, CC
Uscita Audio analogica
Tipo di connettore: 2 * D-sub 9 maschio incluso 4 paia di audio stereo con CONNETTORE XLR cavo adattatore
Impedenza di uscita: 600Ω per l'equilibrio
Modalità di uscita: A Sinistra, A Destra, Dual Mono, Stereo
Numero di Uscita: 4 paia di stereo uscite audio (4 Audio Pid o 8 canali sono decodificato)
Cross Talk Tra I Canali:> 70dB
THD: <0.3% @ 400 hz, 1 khz tono di prova
Risposta In frequenza: ± 5dB oltre 20 hz ~ 18 khz
Uscita Leve: 0dBm in 600Ω (0dBu), campo di regolazione ± I0dB
Uscita Video analogica
Standard: 4×HD MI 1.3 interfaccia (fino a 1080i)
Video Risoluzione e Frame rate: 1080i * 30, 1080i * 29.97, 1080i * 25,720 p * 50, 480 p * 60, 576 p * 50, 576i * 25, 480i * 29.97
Audio integrato: 4 * stereo
Uscita Audio digitale
CVBS Connettore: 4×BNC femminile 75Ω
CVBS Standard: NTSC, PAL e SECAM
CVBS Risoluzione: 576i×25, 480i×29. 97
Livello di Uscita Norminal: 1.0 Vp-p±5 % (con standard di test di flusso)
Risposta In frequenza: <± 1 dB, a 5.5 mhz per il PAL/SECAM, 4.2 mhz

Per NTSC
Chroma-Luma di Ritardo: <± 30 ns
Campo Tempo di Distorsione: <2%
Linea di Tempo di Distorsione: <1%
Breve Tempo di Distorsione: <2%
Guadagno differenziale: <3%
Fase differenziale: <2 °
Rapporto segnale-Rumore:> 55dB (luminosità ponderata)
Accessoria di Elaborazione Dei Dati
Sottotitolo: DVB, EBU
VBI: Televideo, WSS
Closed Caption: EIA 608, EIA 708, EIA 608-a-708
TS over IP
Tipo di connettore: 2 * RJ45, 100-1000 Base-T
Efficace Bit Rate:
1. TS/IP la modalità Full-duplex
IEEE802.3, 10/100/1000 Base-T
2 IP in e 2 IP fuori, bit rate MAX: 120 mb/s * 4
Protocal: UDP/RTP, STPS o MPTS; ICMP, ARP, IGMPv2, IGMPv3
2. TS/IP IPTV modalità
TS/IP fuori solo, IEEE802.3, 10/100/1000 Base-T
128 IP fuori, seconda porta di sostegno, MAX bit rate: 400 mb/s
Protocal: UDP/RTP, STPS o MPTS; ICMP, ARP, IGMPv2, IGMPv3
3. TS/IP DVB modalità
TS/IP fuori solo, IEEE802.3, 10/100/1000 Base-T
11 IP fuori, seconda porta di sostegno, MAX bit rate: 600 mb/s
Protocal: UDP/RTP, STPS o MPTS; ICMP, ARP, IGMPv2, IGMPv3
Di controllo e Monitoraggio
Tipo di connettore: 1×RJ-45, 10/100 Base-T, per le apparecchiature di Controllo IP
A distanza di Controllo: SNMP, HTTP (Interfaccia Web)
Proprietary HDMS (Headend Sistema di Dispositivo di Gestione)
Controllo locale: display LCD e 6-chiave tastiera
Porta seriale: 1×RS-232 D-sub femmina, per eseguire il debug di utilizzare solo
Attrezzature di Aggiornamento: Incorporato FTP loader e Telnet
Ambiente
Alimentazione: AC 90 v ~ 250 v, 50/60 hz
Consumo di potenza: 24 w (esclusiva di alimentazione LNB)
Temperatura di funzionamento: 0 ~ 45℃
Temperatura di stoccaggio:-10 ~ 60℃
Umidità di funzionamento: 10 ~ 90%, non-condensato
Dimensione: 430mm x 255mm x 44mm
Peso: 3.5 kg
EMC: EN 55024: 1998 + A1: 2001 + A2: 2003,
EN 55022: 2006 + A1: 2007,
EN 61000-3-2:2006, EN 61000-3-3:2008
FCC: Parte 15 Classe B
LVD: EN 60950-1:2006 + A11: 2009
